Geomembrana fermentatora biogazu

Większość standardowych czarnych folii HDPE dostępnych na rynku spełnia jedynie podstawowe wymagania dotyczące zapobiegania przesiąkaniu i nie jest w stanie wytrzymać wyjątkowych warunków wewnętrznych panujących w komorach fermentacyjnych biogazu. Beztlenowa fermentacja obornika w sposób ciągły wytwarza siarkowodór i lotne kwasy organiczne – substancje, które są znacznie bardziej żrące niż standardowe ścieki pochodzenia zwierzęcego. Ponadto komory fermentacyjne biogazu wymagają długoterminowej szczelności i utrzymania ciśnienia; standardowe folie są podatne na wycieki gazu w szwach spawalniczych i pękanie naprężeniowe w korpusie membrany.

W przeciwieństwie do geomembran stosowanych w stawach rybnych lub ogólnych lagunach ściekowych, nasza geomembrana do komór fermentacyjnych biogazu ma trójwarstwową, współwytłaczaną strukturę z dwuwarstwową stabilizacją. Optymalizując stosunek sadzy do dodatków uodporniających na siarkę, spełniamy trzy specyficzne potrzeby systemów biogazowych: zapobieganie przesiąkaniu, hermetyczne magazynowanie gazu oraz pochłanianie/zatrzymywanie ciepła w niskich temperaturach. Rozwiązuje to typowe problemy, takie jak niska wydajność biogazu, wyciek zapachów, przesiąkanie zbiorników i zimowe przestoje w produkcji.

Analiza surowców i trójwarstwowy proces współwytłaczania

1. Normy dotyczące surowców pierwotnych

Nasze geomembrany do komór fermentacyjnych biogazu są wykonane w całości z zupełnie nowych, dziewiczych granulatów HDPE dopuszczonych do kontaktu z żywnością, o stabilnej gęstości ≥0,94 g/cm3. Nie używamy materiałów pochodzących z recyklingu i żadnych wypełniaczy przemysłowych. Membrany wykonane z materiałów pochodzących z recyklingu zawierają mikroskopijne pory, które mogą prowadzić do ukrytych wycieków podczas długotrwałego kontaktu z obornikiem; ponadto przenikanie siarkowodoru powoduje szybkie starzenie się i pudrowanie. Używając wyłącznie materiałów pierwotnych, eliminujemy ryzyko przyszłych wycieków gazu lub cieczy u źródła.

2. Ukierunkowana formuła specjalistycznych dodatków

W przeciwieństwie do standardowych geomembran, nasze zawierają stabilizatory odporności na siarkowodór w połączeniu z 2,0–3,0% sadzy przewodzącej, przeciwutleniacze pierwotne i wtórne oraz stabilizatory odporne na wysokie/niskie temperatury oraz ekspozycję na promieniowanie UV/termiczne. Sadza jest równomiernie rozproszona w trzech warstwach, a nie tylko natryskiwana na powierzchnię; zapobiega to łuszczeniu się sadzy podczas długotrwałego zanurzenia w oborniku, zapewniając, że materiał zachowuje swoją odporność na promieniowanie UV i zdolność pochłaniania ciepła.

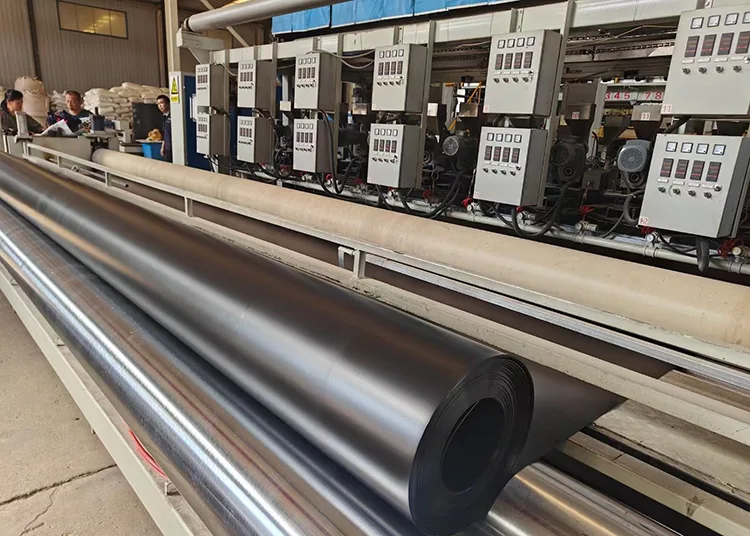

3. Logika trójwarstwowego współwytłaczania z rozdmuchem

Wykorzystuje jednoczesny, zintegrowany proces formowania z rozdmuchem dla warstw górnej, środkowej i dolnej; struktury molekularne łączą się płynnie, bez szczelin rozwarstwiających, co skutkuje 57% wzrostem wytrzymałości na odrywanie międzywarstwowe w porównaniu z jednowarstwowymi foliami rozdmuchiwanymi. Zaprojektowany, aby wytrzymać podwójne naprężenia wynikające z długotrwałego zanurzenia w gnojowicy i wewnętrznego ciśnienia biogazu, materiał jest odporny na łuszczenie się międzywarstwowe i miejscowe wybrzuszenia, dzięki czemu nadaje się do stosowania jako nośna górna pokrywa magazynu gazu. Charakteryzuje się jednolitym czarnym zabarwieniem (nie tylko barwionym powierzchniowo), co zapewnia odporność na odbarwienia spowodowane przez kwaśne lub zasadowe odpady obornika.

Zróżnicowane scenariusze zastosowań dostosowane do komór fermentacyjnych biogazu

Wychodząc poza ogólne klasyfikacje nieprzepuszczalności ścieków, określone scenariusze zastosowań są zdefiniowane w oparciu o stopień szczelności fermentacji, dzięki czemu geomembrana fermentatora biogazu spełnia różne wymagania zgodności z wymogami ochrony środowiska:

1. Scenariusze całkowicie szczelnego magazynowania gazu

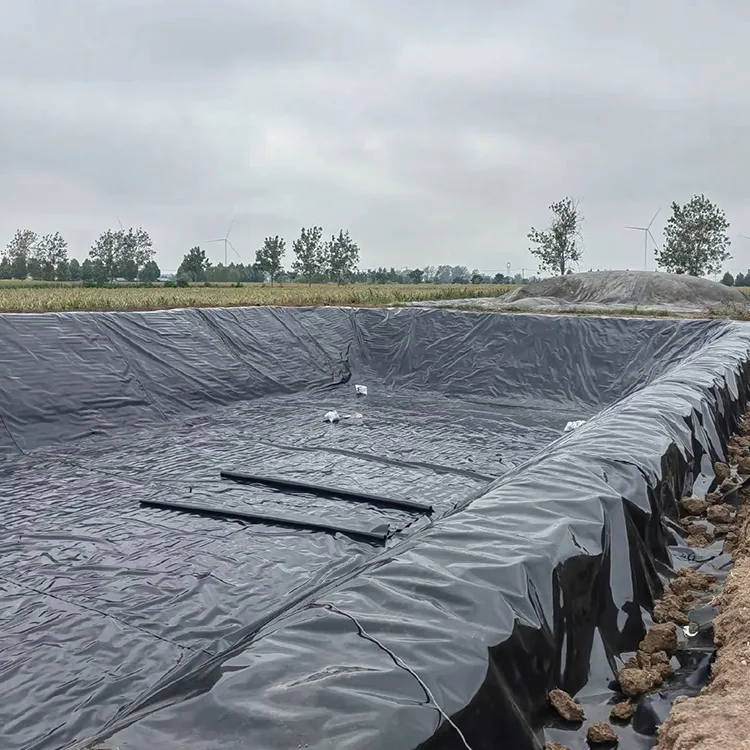

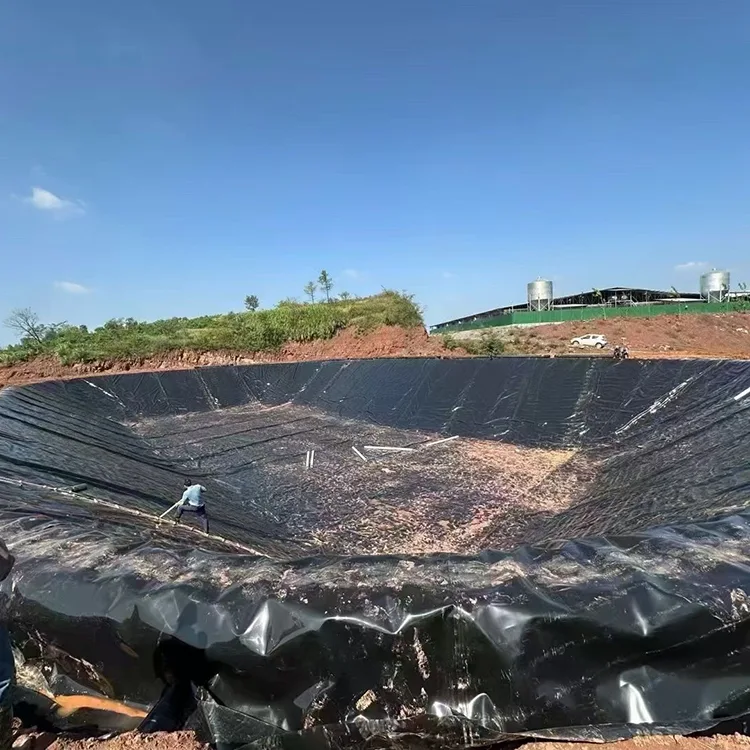

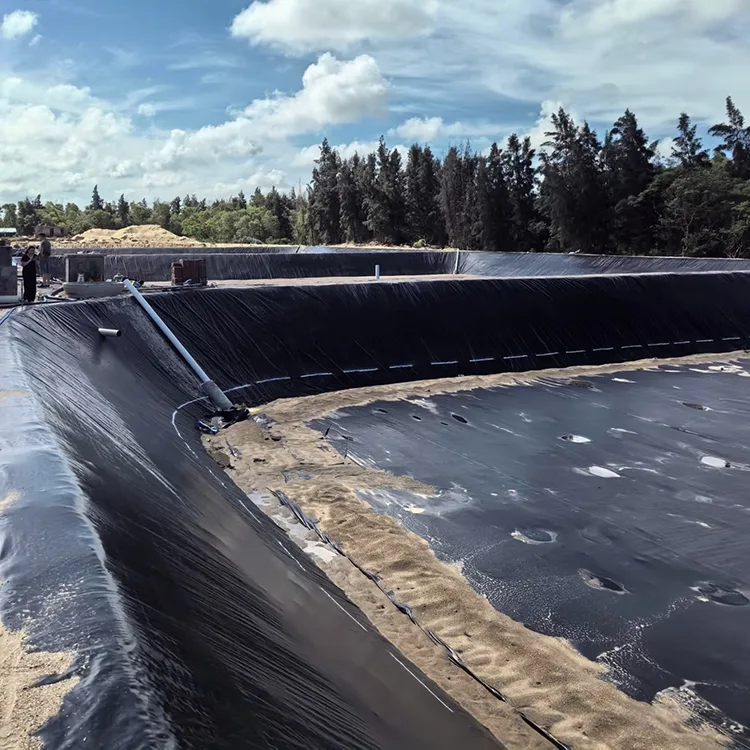

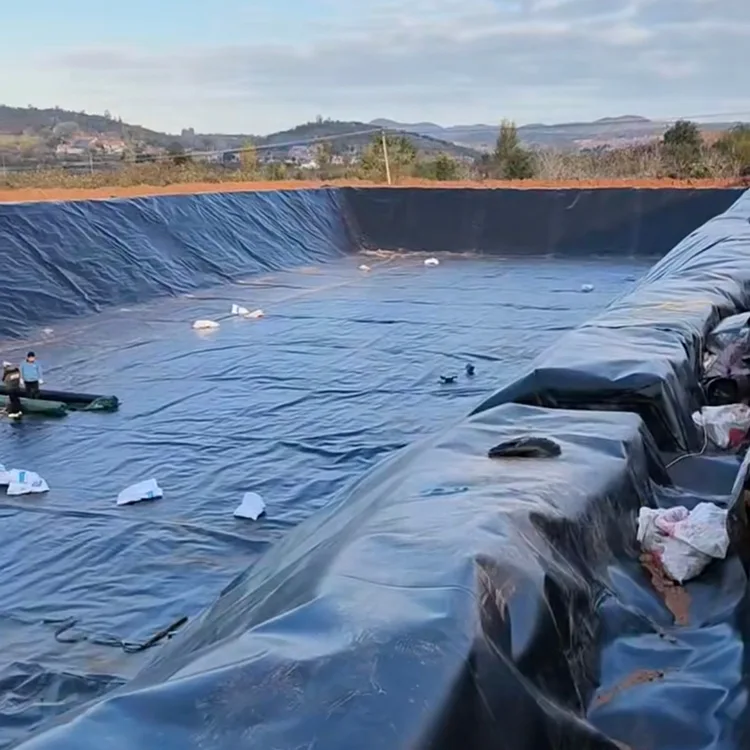

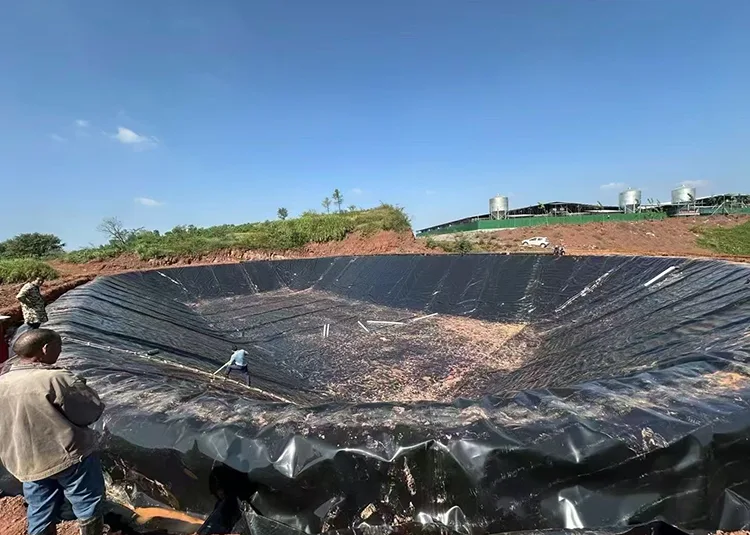

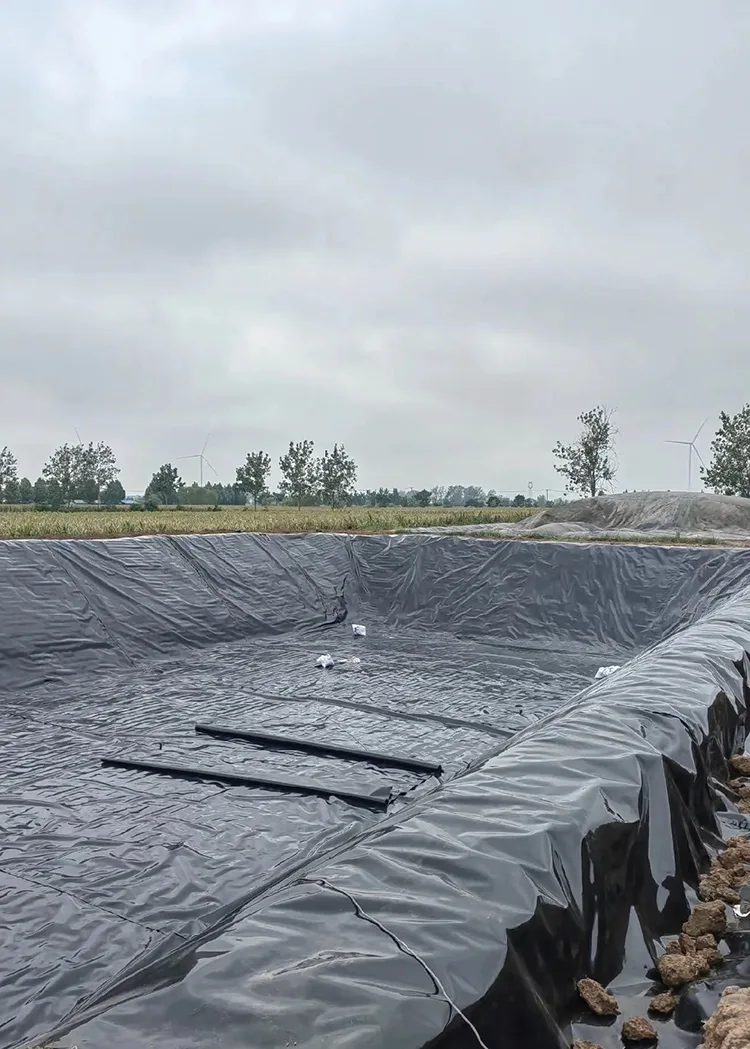

Zamknięte stawy beztlenowe i standardowe komory fermentacyjne biogazu z czarną membraną w dużych gospodarstwach hodowlanych (świnie, bydło, owce). Membrana służy zarówno jako dolna nieprzepuszczalna wyściółka, jak i górna pokrywa magazynująca gaz; wymagana jest ścisła kontrola przepuszczalności gazu, aby zapobiec wyciekom biogazu, wspierając oczyszczanie biogazu i projekty wytwarzania energii podłączonej do sieci.

2. Scenariusze półotwarte, nieprzepuszczalne

Zbiorniki wyrównawcze ścieków dla zwierząt hodowlanych, stawy utleniające i osadniki. Nie wymagają one gromadzenia biogazu, ale muszą zapobiegać przedostawaniu się ścieków do odchodów i kontrolować niekontrolowane rozprzestrzenianie się zapachów; powszechnie stosowane do poprawy ochrony środowiska w małych, indywidualnych gospodarstwach rolnych.

3. Scenariusze fermentacji odpadów organicznych w rolnictwie i leśnictwie

Stawy fermentacji beztlenowej do łodyg roślin, odpadów spożywczych i ścieków z przetwórstwa rolniczego. Obejmują one wysoką zawartość substancji organicznych i szybkie zakwaszenie, co wymaga, aby membrana była odporna na korozję wywołaną kwasami organicznymi, aby zapobiec przedwczesnej perforacji lub wyciekom.

4. Scenariusze scentralizowanego oczyszczania ścieków wiejskich

Stawy do oczyszczania beztlenowego obsługujące skupiska indywidualnych gospodarstw wiejskich. Wymagają one tolerancji na niskie temperatury i odporności na starzenie się na zewnątrz, dzięki czemu nadają się do stosowania na otwartej przestrzeni w regionach północnych bez schronów izolacyjnych.

Praktyczne możliwości funkcjonalne na dwóch poziomach

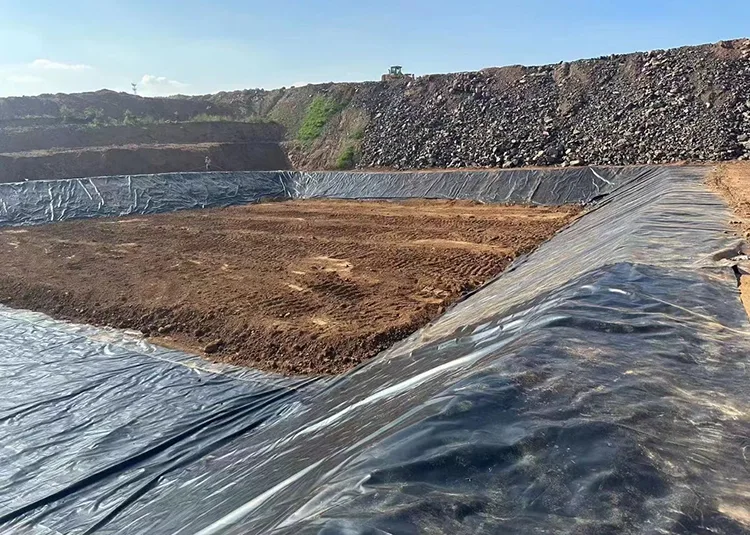

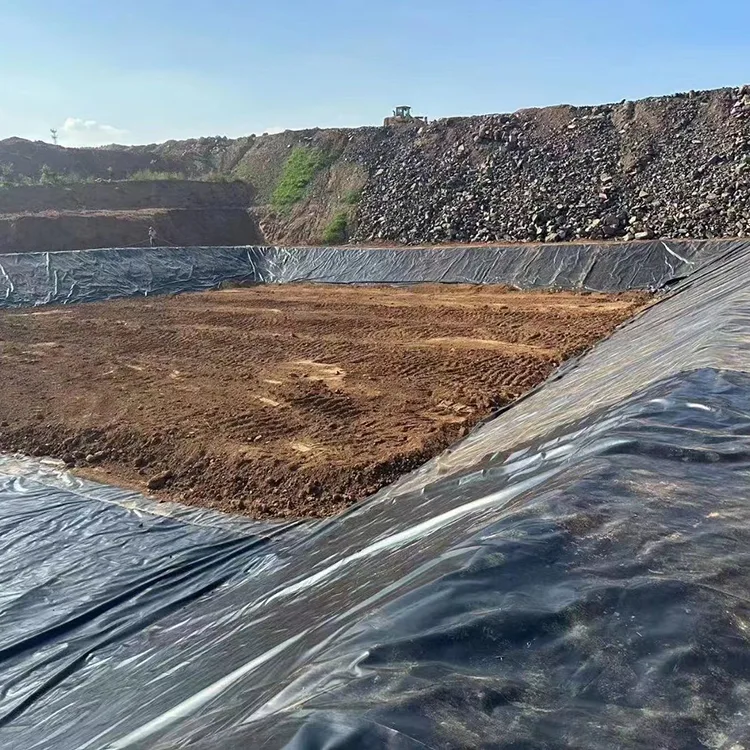

1. Zabezpieczenie dolnej warstwy i ochrona gleby/wody

Wykorzystuje bardzo niski współczynnik przepuszczalności, aby blokować przesiąkanie obornika i ścieków o wysokiej zawartości azotu/fosforu, zapobiegając zanieczyszczeniu wód gruntowych azotanami i zasoleniem gleby, unikając w ten sposób kar podczas kontroli środowiskowych; jednocześnie działa jako bariera przed ostrymi kamieniami w glebie, aby zapobiec uszkodzeniu fundamentu przez przekłucie. 2. Produkcja gazu w uszczelnieniu i kontrola zapachu

Uszczelniona powierzchnia membrany blokuje dostęp tlenu z zewnątrz, utrzymując środowisko ściśle beztlenowe dla społeczności drobnoustrojów i zapewniając działanie metanogenów. Całkowicie zamknięta konstrukcja zapobiega wydostawaniu się zapachów amoniaku i siarkowodoru, spełniając wymagania dotyczące kontroli zapachów specyficzne dla danego miejsca.

3. Pasywna izolacja termiczna

Czarny materiał membranowy charakteryzuje się współczynnikiem absorpcji światła słonecznego w krótkich falach do 92%. W zimowe dni pochłania ciepło powierzchniowe i oddaje je wodzie w zbiorniku, podnosząc temperaturę fermentacji o 3–5°C. Rozwiązuje to problemy typowe dla zim na północy, takie jak niska temperatura wody, uśpienie drobnoustrojów i zatrzymanie produkcji gazu.

4. Długoterminowa odporność na korozję

Wytrzymuje długotrwałe narażenie na kwasy organiczne i wysokie stężenia siarkowodoru powstającego podczas rozkładu obornika. Podczas gdy standardowe membrany ściekowe mogą w ciągu trzech lat stać się kruche i pęknąć z powodu korozji siarkowodoru, ta geomembrana komory fermentacyjnej biogazu zapewnia stabilną odporność na takie media, dzięki czemu nadaje się do długotrwałego zanurzenia w warunkach beztlenowych przekraczającego 20 lat.

Kluczowe wskaźniki wydajności

Jakie są zalety w porównaniu ze zbiornikami betonowymi?

1. Zalety kosztów i harmonogramu budowy

Prace na miejscu ograniczają się do wyrównywania podłoża i spawania/montażu membran, eliminując potrzebę stosowania prętów zbrojeniowych, szalunków i procesów utwardzania betonu. Całkowity koszt jest o ponad 50% niższy niż w przypadku tradycyjnych betonowych zbiorników na biogaz. Zbiorniki betonowe wymagają 28-dniowego okresu dojrzewania, podczas gdy cykl budowy membranowego zbiornika na biogaz wynosi tylko trzy dni na mu (około 667 m²), co czyni go idealnym do dotrzymania napiętych terminów często wymaganych w przypadku projektów rektyfikacji środowiska.

2. Możliwość dostosowania do deformacji podłoża

Dzięki wydłużeniu przy zerwaniu przekraczającym normy krajowe, materiał dostosowuje się do unoszenia się mrozu na zamarzniętych glebach na północy i nierównomiernego osiadania na miękkich glebach na południu, unikając problemów z pękaniem i wyciekami powszechnymi w zbiornikach betonowych. Membrana może samodzielnie odbić się po miejscowym odkształceniu, eliminując potrzebę rozległych napraw.

3. Zalety konserwacji i napraw

Szwy membrany można naprawić lokalnie za pomocą zgrzewarki na gorące powietrze, bez konieczności opróżniania zawartości zbiornika; natomiast naprawa pęknięć w zbiornikach betonowych jest trudna i kosztowna. Dodatkowo gładka powierzchnia geomembrany biogazu zapobiega przywieraniu resztek nawozu, ułatwiając czyszczenie i konserwację zbiornika.

4. Zaleta stabilnej produkcji gazu w całym cyklu życia

Betonowe ściany zbiorników szybko przewodzą ciepło, co prowadzi do szybkiej utraty ciepła w zimie i spadku produkcji gazu o ponad 60%. Natomiast geomembrany HDPE charakteryzują się niską przewodnością cieplną i w połączeniu z czarnymi właściwościami pochłaniania ciepła minimalizują sezonowe wahania temperatury, co skutkuje 35% poprawą stabilności produkcji gazu przez cały rok.

Obowiązujące typy projektów

Wielkoskalowe projekty biogazu z czarną membraną

Projekty wykorzystania zasobów odchodów zwierzęcych

Projekty dotyczące zarządzania środowiskowego w zakresie rewitalizacji obszarów wiejskich

Projekty kontroli i usuwania zanieczyszczeń od zwierząt gospodarskich i drobiu

Projekty zapobiegania przesiąkaniu na dużą skalę w zakresie fermentacji beztlenowej i oczyszczania ścieków

O Tongfu

1. Dedykowana linia produkcyjna ze specjalistycznymi recepturami membran biogazowych

Nie współdzielimy linii produkcyjnych z wykładzinami ścieków lub stawów rybnych; zamiast tego stosujemy zastrzeżoną formułę z dodatkami uodparniającymi na siarkowodór (H2S). Każda partia przed opuszczeniem fabryki przechodzi testy starzenia zanurzeniowego w H2S, co gwarantuje, że membrany standardowe nigdy nie zostaną uznane za specjalistyczne membrany do biogazu.

2. Kolba o dużej szerokości zmniejsza ryzyko wycieku gazu

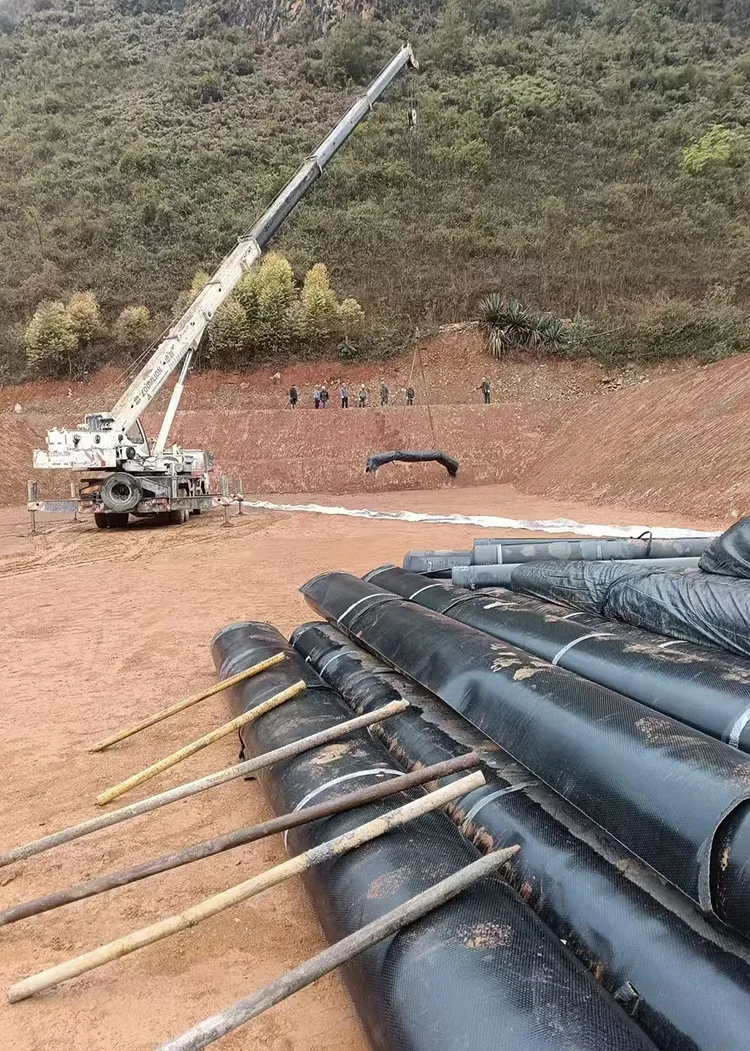

Utrzymujemy gotowy zapas rolek o szerokości 6m i 8m, aby zminimalizować ilość szwów na górnej membranie magazynującej gaz. Ponieważ szwy są najczęstszymi punktami wycieku biogazu, zastosowanie membran o dużej szerokości zmniejsza liczbę szwów o 60%, zmniejszając w ten sposób prawdopodobieństwo wycieku podczas budowy.

3. Specjalistyczne wytyczne techniczne dla projektów rolniczych

W odróżnieniu od standardowych wytycznych dotyczących budownictwa geotechnicznego, zapewniamy bezpłatną, specjalistyczną pomoc w zakresie kotwienia membrany górnej części zbiornika na biogaz, uszczelniania krawędzi chroniącego przed wiatrem w koronie skarpy oraz badania szczelności szwów. Rozwiązuje to problemy charakterystyczne dla projektów biogazowych, takie jak wyciek gazu i ryzyko zerwania membrany przez silny wiatr.

4. Kompleksowa dokumentacja do akceptacji projektu rolniczego

Wykonujemy krajowe standardowe raporty z badań geomembran oraz raporty z badań zewnętrznych w zakresie odporności na siarkowodór, ułatwiające akceptację projektów środowiskowo-rolniczych oraz weryfikację dokumentów do dotacji rządowych.
